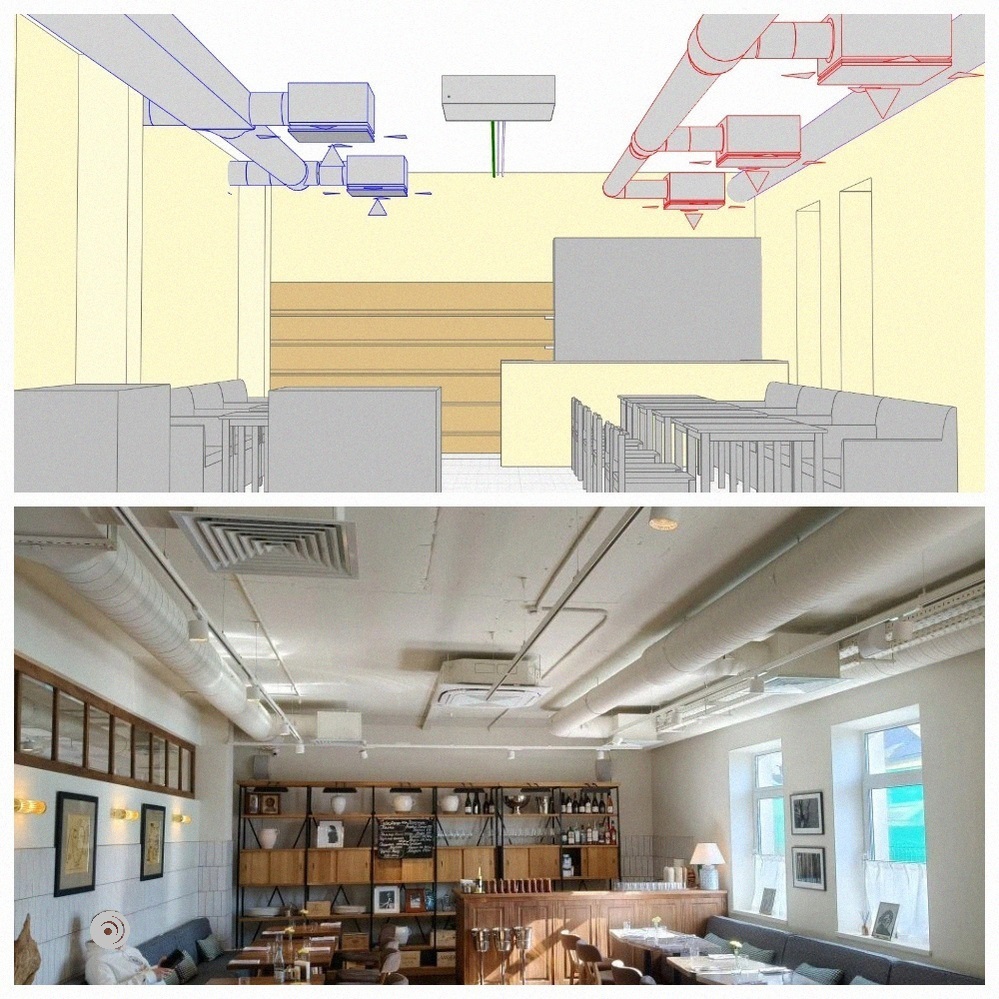

Сравнение 3D рендера и реальной фотографии современного индустриального интерьера кафе: просторное помещение с открытыми воздуховодами, деревянной мебелью, стеллажами и тёплым освещением. На изображении видно сочетание проектного 3D-рендера и реальной фот

Почему проектировщики редко видят результат своей работы: реализованный объект ресторана «Маринист» в Зеленограде

2026-05-26 15:14

Почему проектировщики редко видят свои реализованные объекты

В проектировании инженерных систем есть одна особенность: итог работы проектировщика почти всегда скрыт от глаз. Воздуховоды находятся за потолками, трубопроводы — в шахтах, кабельные трассы — за отделкой. После передачи рабочей документации объект переходит на этап строительства, монтажа и пусконаладки, а проектировщик редко возвращается на площадку.
Именно поэтому возможность увидеть реализованный объект для инженера — важный профессиональный этап. Это не просто фотографии для портфолио. Это проверка инженерной логики, принятых технических решений и качества рабочей документации.
Недавно наша команда «Листопад» посетила ресторан «Маринист» в Зеленограде, для которого мы выполняли проектирование вентиляции и кондиционирования.

Проект вентиляции и кондиционирования ресторана «Маринист»

Для ресторана была разработана рабочая документация по системам вентиляции и кондиционирования с учётом архитектурных ограничений, требований к воздухообмену и особенностей эксплуатации ресторанного помещения.
Проект выполнялся в лицензированном российском программном обеспечении Renga с использованием BIM/ТИМ-подхода. Это позволило заранее проверить пересечения инженерных систем, согласовать трассировку воздуховодов и минимизировать вероятность ошибок на этапе монтажа.
Для ресторанов особенно критичны:
  • корректный воздухообмен;
  • снижение уровня шума;
  • удобство обслуживания оборудования;
  • интеграция инженерных систем в интерьер;
  • точное размещение оборудования и трасс.
Все эти задачи были учтены на стадии проектирования.

Что удалось проверить на реализованном объекте

Соответствие рабочей документации монтажу

На объекте мы увидели, что основные узлы и трассы реализованы практически полностью в соответствии с проектом. Это главный показатель качества рабочей документации.
Когда монтажная организация может работать без постоянных уточнений и переделок — значит проект выполнен правильно.

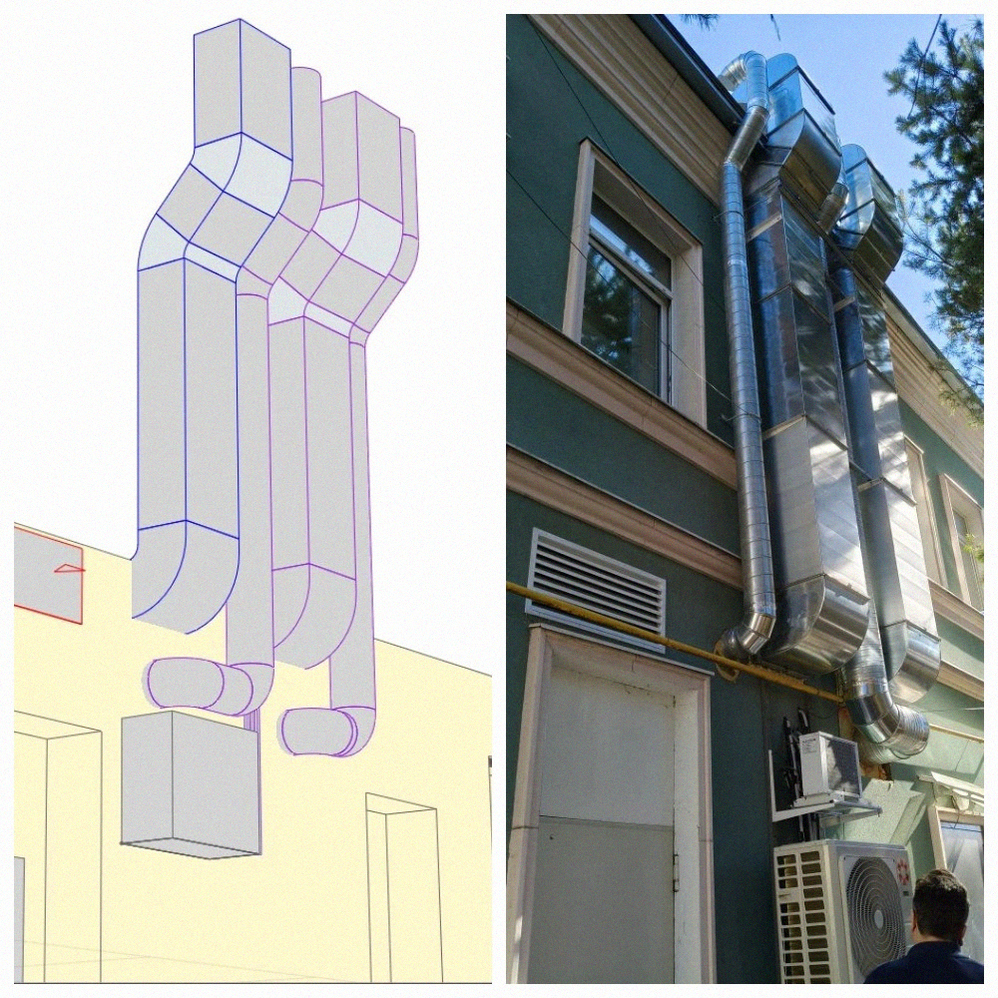

Сопоставление 3D-модели крупногабаритных вентиляционных воздуховодов с их реальной инсталляцией на бирюзовом фасаде здания. Левый кадр — чистая геометрическая модель, правый — реалистичный монтаж на внешней стене. Визуализация проекта и фактической реализации для контроля качества монтажа инженерных систем.
Сравнение 3D-модели крупногабаритных вентиляционных воздуховодов с их реальной установкой на бирюзовом фасаде здания: левая часть — чистая геометрия, правая — реалистичный монтаж. Используется для проверки соответствия проектного решения фактической реализации.

Проверка аэродинамических решений

На реализованной системе хорошо видно соблюдение проектных сечений воздуховодов, плавных переходов и корректной трассировки.
Такие решения напрямую влияют на:
  • уровень шума;
  • сопротивление системы;
  • стабильность воздухообмена;
  • эффективность работы вентиляционного оборудования.
Ошибки в этих узлах обычно становятся заметны только после запуска объекта. Поэтому возможность проверить реализованную систему особенно ценна для проектировщика.

Интеграция инженерных систем с интерьером ресторана

В ресторанных проектах инженерные системы всегда находятся в сложных условиях. Необходимо сохранить функциональность и одновременно не нарушить архитектурную концепцию помещения.
За счёт BIM-моделирования удалось заранее согласовать размещение оборудования и воздуховодов с интерьерными решениями. В результате монтаж прошёл без критичных коллизий и вынужденных изменений на объекте.

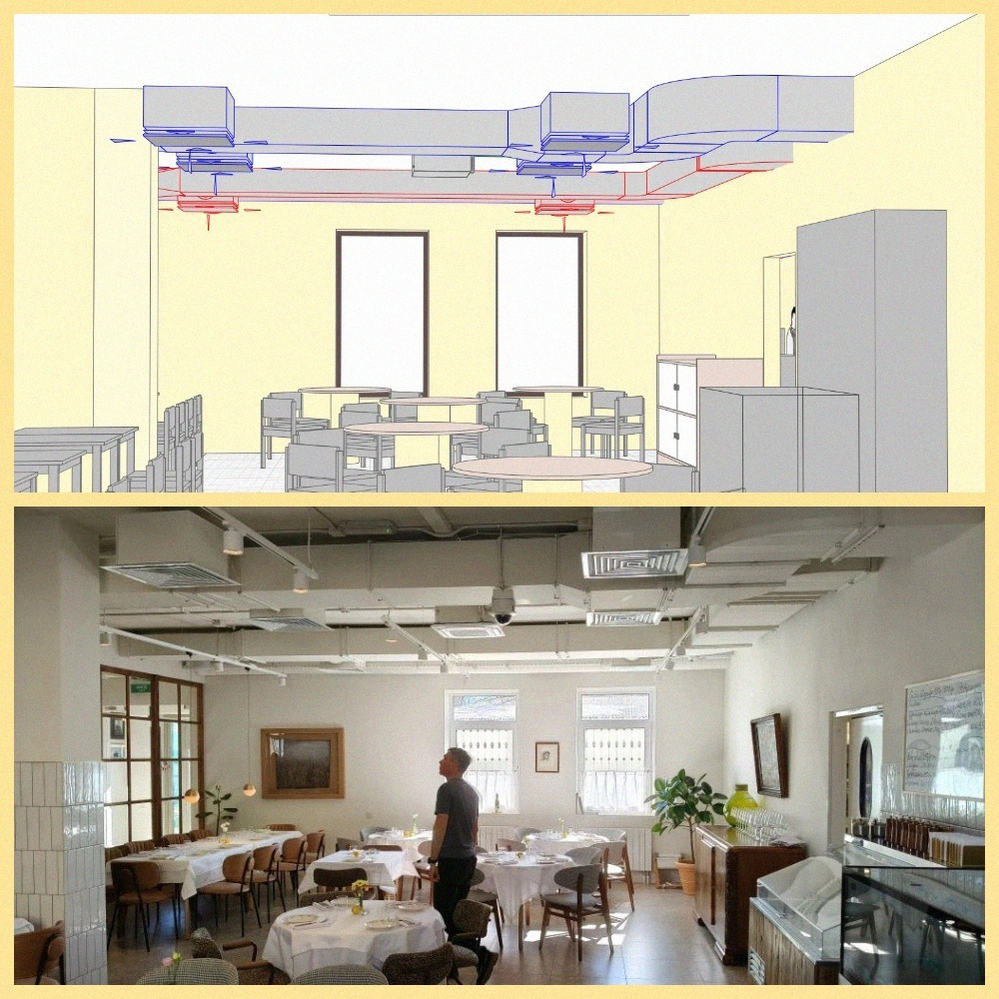

Сопоставление 3D-модели интерьера ресторана с готовым залом, включая схему вентиляции и уютный обеденный зал с декором.
Сопоставление 3D-модели интерьера ресторана с готовым залом. Верхний кадр представляет 3D-модель с инженерными коммуникациями и планировкой, нижний кадр — готовый уютный обеденный зал с элементами декора и интегрированными техническими системами. Пример подчеркивает успешное воплощение концепции от идеи до реального пространства.

Почему BIM-проектирование снижает количество ошибок

До сих пор значительная часть инженерных систем в России проектируется в 2D. Это приводит к пересечениям систем, ошибкам на монтаже и дополнительным затратам.
BIM-проектирование позволяет заранее:
  • проверять коллизии;
  • координировать инженерные системы;
  • учитывать реальные габариты оборудования;
  • снижать количество переделок;
  • ускорять согласование проекта.
В «Листопад» мы выполняем проектирование инженерных систем в лицензированном российском программном обеспечении Renga, что особенно важно для современных BIM/ТИМ-проектов.

Что даёт качественный проект монтажной организации и заказчику

Грамотно выполненная рабочая документация — это не «формальность». Это инструмент, который напрямую влияет на сроки, стоимость и качество реализации объекта.
Для монтажной организации это:
  • понятные схемы;
  • снижение количества ошибок;
  • минимизация переделок;
  • удобство работы на объекте.
Для заказчика это:
  • прогнозируемый результат;
  • корректная работа инженерных систем;
  • снижение эксплуатационных проблем;
  • экономия времени и бюджета.

Заключение

Посещение реализованных объектов — важная часть профессионального развития проектировщика. Только на практике можно увидеть, насколько инженерные решения были правильными и насколько рабочая документация действительно помогает монтажу.
Ресторан «Маринист» в Зеленограде стал для нашей команды именно таким объектом — примером того, как качественное BIM-проектирование инженерных систем позволяет реализовать проект без хаоса, лишних переделок и конфликтов на стройке.
Александр Чернов
Директор онлайн-бюро проектирования инженерных систем «Листопад»
Инженер-проектировщик с 1995 года
Проектирование в 3Д ОВиК, ВК, ИТП и другие инженерные системы.
